繞組用溫度傳感器
說明

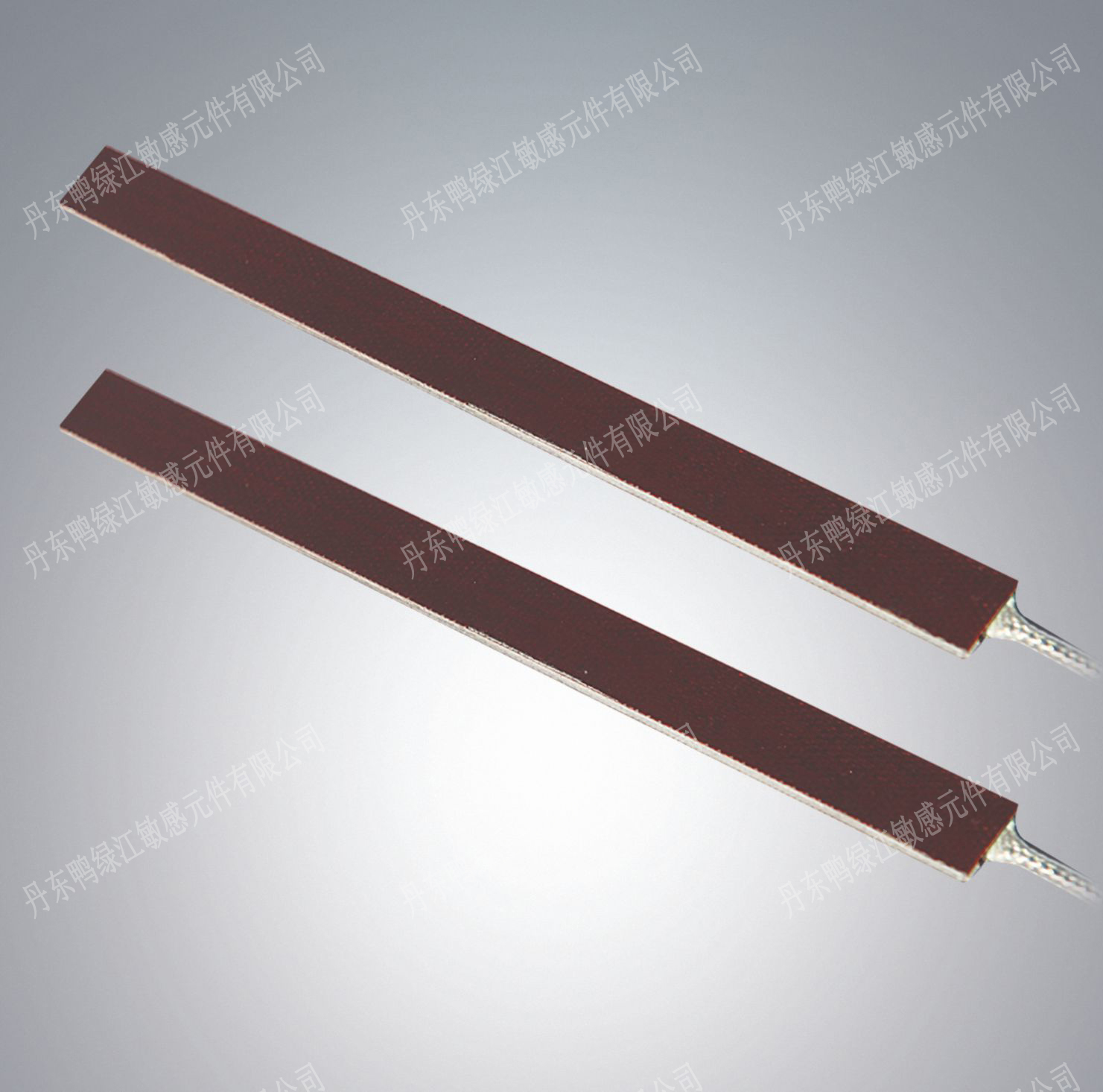

埋置式溫度傳感器，是安裝在大中型電機和風力發電機的定子鐵芯繞組內，由于安裝在定子鐵芯槽內，所以可直接測量鐵芯繞組的運行溫度，產品采用高強度玻璃纖維樹脂材料，絕緣強度高，用于高壓電動機、發電機繞組溫度測量。產品具有F級/H級耐溫、絕緣性能，能及時反應電機的運行負荷狀況，確保電機的運行安全。該傳感器具有精度高、運行穩定、運行壽命長等特點。
該傳感器有絕緣和金屬測溫端兩種材料，性能滿足JB/T10500電機用埋置式熱電阻標準。可定制高壓型、防爆型產品。
技術參數
| 測溫端材料 | 引 線 | ||||
| 長度 | 規格 | 絕緣材料 | 工作溫度 | 屏蔽 | |
| 陶瓷 | 標準引線長度1000mm | 2×0.2mm2 | 特氟龍 | -50℃～200℃ | 有屏蔽或無屏蔽 |
| 非標引線長度用戶自定 | 3×0.2mm2 | ||||
| 4×0.2mm2 | |||||
產品特點
1.該型號溫度傳感器探頭板體可按使用需求定制不同規格尺寸。
2.該型號溫度傳感器引線材質為特氟龍，可按使用環境需求定制屏蔽、絞合、單根等不同型號。
3.該型號溫度傳感器可定制防爆型、高壓型溫度傳感器

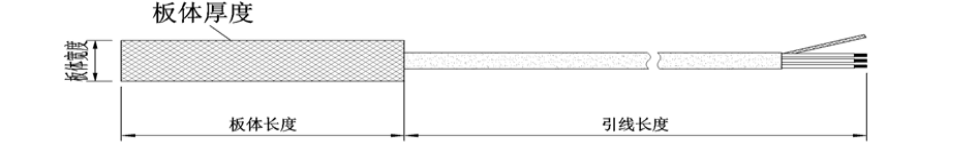

型號、規格說明
| 型號 | 板體材質 | 板體厚度 | 板體寬度 | 板體長度 | 護管直徑 | 護管長度（mm | 導線長度 |
MZPD（埋置式示例） | 推薦 | 推薦 | 推薦 | 推薦 | 推薦 | 推薦 | 推薦 |
| 雙馬來酰亞胺玻纖布層壓板 | 3 | 6 | 80 | Φ4蠟管 | 500 | 1000 | |
| 4 | 8 | 100 | 可定制 | 1000 | 1500 | ||
| 可定制 | 10 | 500 | 可定制 | 可取消屏蔽 | |||
| 12 | 1000 | ||||||
| 可定制 | 可定制 | 標準型無搭配 | 可定制 | ||||
訂貨示例：WZPD-100×10×2-P3×2000
| WZPD | 100×10×2 | P3 | ×2000 |
| W:溫度儀表 | 板體：長×寬×高 | P:導線有屏蔽線 | 導線長度 |
| Z:熱電阻 | 無屏蔽不表示 | ||
P:鉑熱電阻 P2:雙鉑熱電阻 | 2:兩線制（紅，白） 3:三線制（1紅，2白） 4:四線制（2紅，2白） 6:六線制（2紅，4白） | ||
| D:埋置式 |
注意事項
1.安裝時，保護好傳感器引出電纜，嚴禁用力拉扯；
2.電機交流耐壓測試時，應把傳感器導線短接接地，屏蔽線接地；
3.傳感器安裝連接完畢后，一定要核對接線是否正確，確認后方可送電，以避免強電錯接入傳感器造成損毀；
4.當傳感器存放期超過1年以上時，安裝前應測試傳感器常溫電阻值和絕緣電阻值，以確定傳感器性能良好；
